Unsere Produkte – für manche Anwendungen haben wir bereits fertige Lösungen im Portfolio …
EierSchlag Z-3000
Die Eieraufschlagmaschine – kompakt und mobil!
Für mittlere und größere Betriebe wie Bäckereien, Konditoreien und Nahrungsmittelproduzenten.
Mit der Entwicklung eines neuartigen Kurvengetriebes (zum Patent angemeldet) erreichen wir eine Aufschlag-Leistung von 3.000 Eiern in der Stunde.
Drehmomentsperre
Beidseitig wirkend – ohne mechanische Umschaltung!
Kraftschlüssige Verbindung mit sicherer Sperrung in beide Drehrichtungen.
Betätigung der Klemmschraube manuell, elektrisch, pneumatisch oder hydraulisch
Schraubenreinigung
einfach – wartungsfrei – störungsfrei
Mechanische Reinigung von Schrauben von Staub, Dreck und Metallrückständen zur problemlosen Weiterverwendung in der automatisierten Produktion.
Kugelvereinzelung
sichere Vereinzelung – kurze Taktzeiten – einfache Handhabung
Automatische Vereinzelung von Kuegeln (Schüttgut) ab einem Durchmesser von 1mm.
Keine elektrostatiche Aufladung der Kugel für eine störungsfreie Weiterverwendung
zipatec Montagetechnik GmbH und Co. KG
Seit 1999 fertigt zipatec standartisierte pneumatische und elektrische Linear- und Greifmodule sowie Drehantriebe
Die Entwicklung erfolgt durch die Zilk Ingenieure, den Vertrieb der Produkte übernimmt die zipatec Montagetechnik GmbH und Co. KG

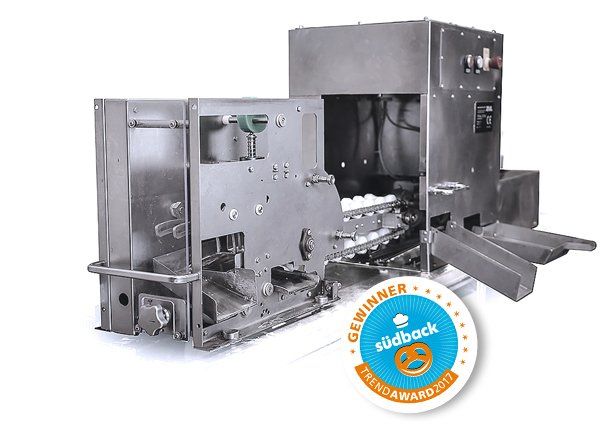

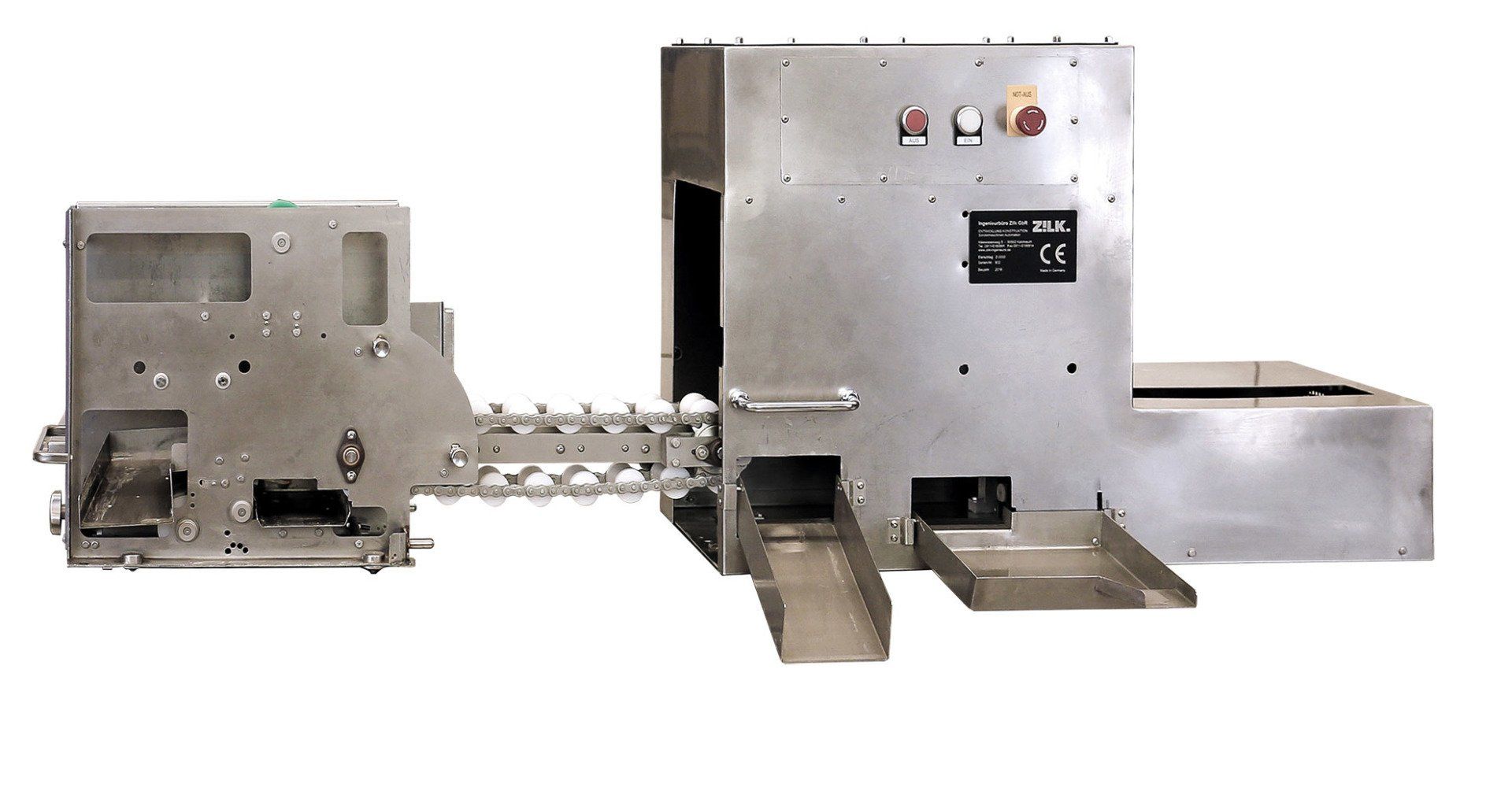

EierSchlag Z-3000
Die Eieraufschlagmaschine – kompakt und mobil!
Für mittlere und größere Betriebe wie Bäckereien, Konditoreien und Nahrungsmittelproduzenten.
Sie verarbeiten regionale Frisch-Eier mit Effizienz in bester Qualität.
Wir liefern dafür die wirtschaftliche Automatisierung – Made in Germany
Mit der Entwicklung eines neuartigen Kurvengetriebes (zum Patent angemeldet) erreichen wir eine Aufschlag-Leistung von 3.000 Eiern in der Stunde.
- Der perfekte und flinke Helfer für Ihren Betrieb
- Frisch-Eier aus Ihrer Region vom Lieferanten Ihres Vertrauens
- Stets geschmacksstabil und ohne Konservierungsstoffe (Vollei)
- Erhöht die Gebäckqualität und das Volumen Ihrer Backwaren
- Frisch aufgeschlagene Eier sind bis zu max. 48h bei 4°C haltbar.
- Ein klarer Marketingvorteil im Wettbewerb
Ihre Vorteile
Kompakt – Geringer Platzbedarf und niedriges Gewicht machen die EierSchlag Z-3000 hochmobil, auch für die kleinsten Räume.
Sparsam – Ein 220V-Elektromotor treibt die gesamte Mechanik an und sorgt für einen geringen Energieverbrauch.
Einfach – Minimierung der Einarbeitungszeit durch eine leichte Handhabung. Die Maschine ist sofort einsatzbereit.
Robust – Ein wartungsfreier und verschleißarmer Betrieb garantiert geringe Service- und Instandhaltungskosten.

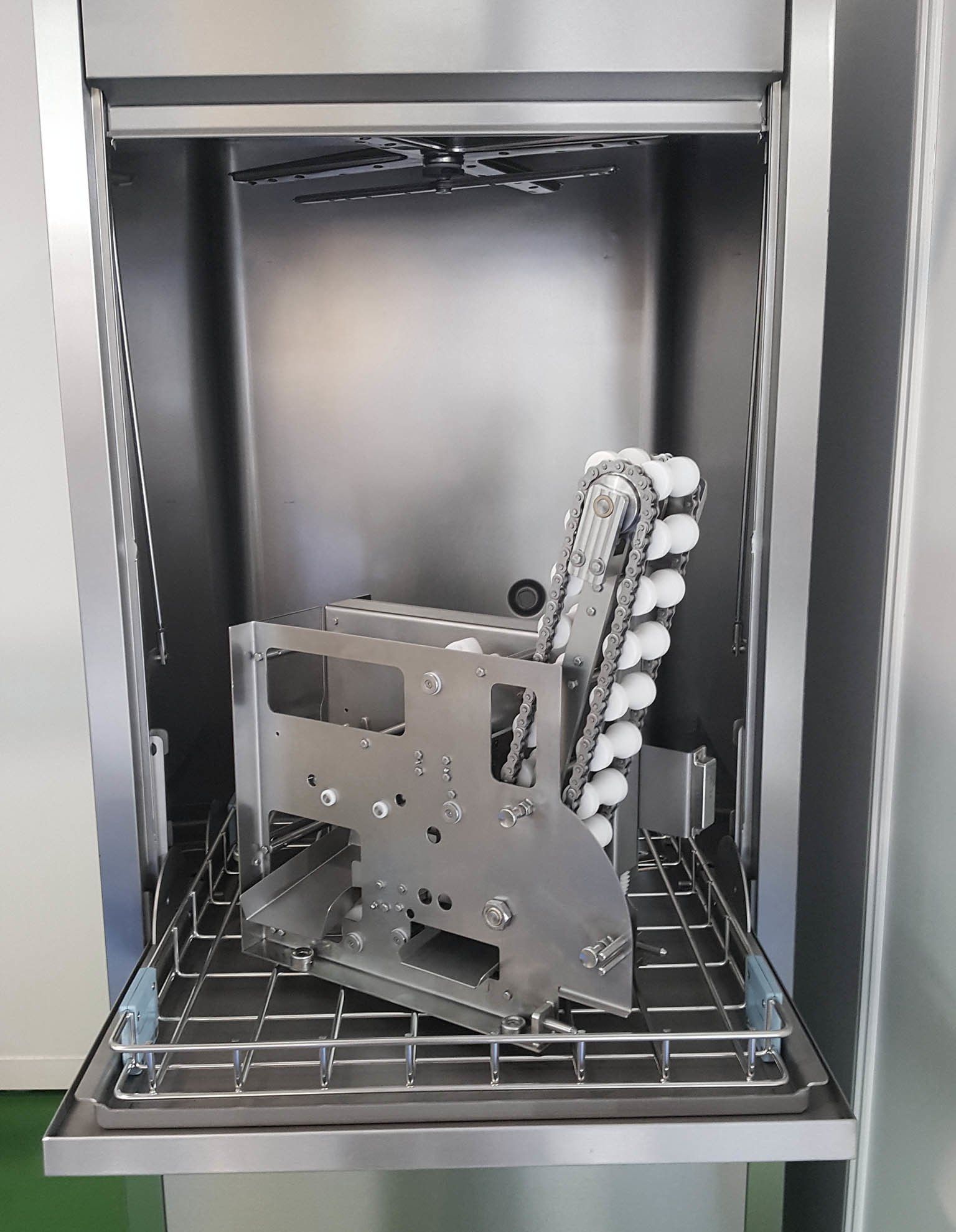

Hygienisch – Die Z-3000 ist in nahezu jeder gewerblichen Spülmaschine (z.B. Hobert UX) in Minuten gereinigt.
Technische Daten
Leistung
- 3.000 Eier / h (1,2 sec. / Ei)
Anschluss
- 220 V / 50 Hz
Antriebsleistung
- 90 W
Abmessung (L x B x H)
- Aufschlageinheit (mobil)
50 x 24 x 55 cm - Schutzumhausung (stationär)
94 x 38 x 54 cm
Gewicht
- 19.8 kg (Aufschlageinheit)

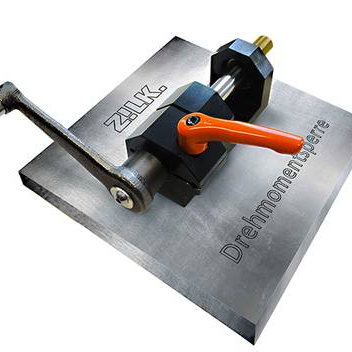

Drehmomentsperre für drehende Wellen
Beidseitig wirkend – ohne mechanische Umschaltung!
Beschreibung
- Kraftschlüssige Verbindung der Welle (ohne Passfeder) mit dem Gehäuse-Außenteil
- Sichere Sperrung der Nabe gegenüber dem freistehenden Außenteil in
beide Drehrichtungen
- Verhinderung ungewollter Verstellungen
- Aufnahme sämtlicher statischer und stoßartiger Rückdrehmomente
- Erhöhung des Reibschlusses zwischen Anschlussteil und Welle proportional zum Drehmoment
- Betätigung der Klemmschraube manuell, elektrisch, pneumatisch oder hydraulisch
| Wellendurchmesser ISO h5 [mm] | Nenndrehmoment [Nm] |
|---|---|
| 10 | 42 |
| 15 | 66 |
| 20 | 97 |
| 25 | 137 |
| 30 | 178 |
| 35 | 235 |
| 40 | 281 |
| 50 | 407 |
| 60 | 545 |
Besonderheit
- Einfache Bedienung
- Einbaulage beliebig
- Sonderausführung der Anbauteile nach Kundenwunsch
Anwendungsbeispiel 1
Klemmen der Spindel von
- Führungsschlitten
- Werkzeugtischen
Anwendungsbeispiel 2
Klemmen der Spindel von
- Verstelleinheiten

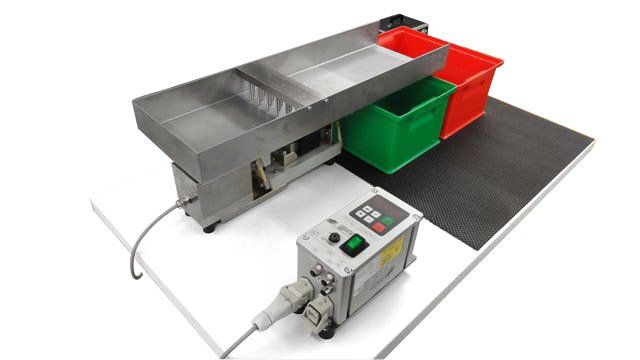

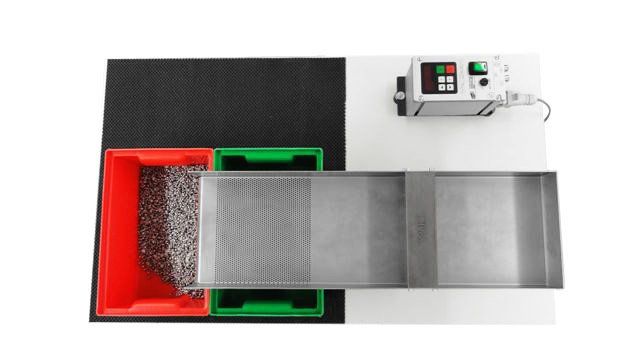

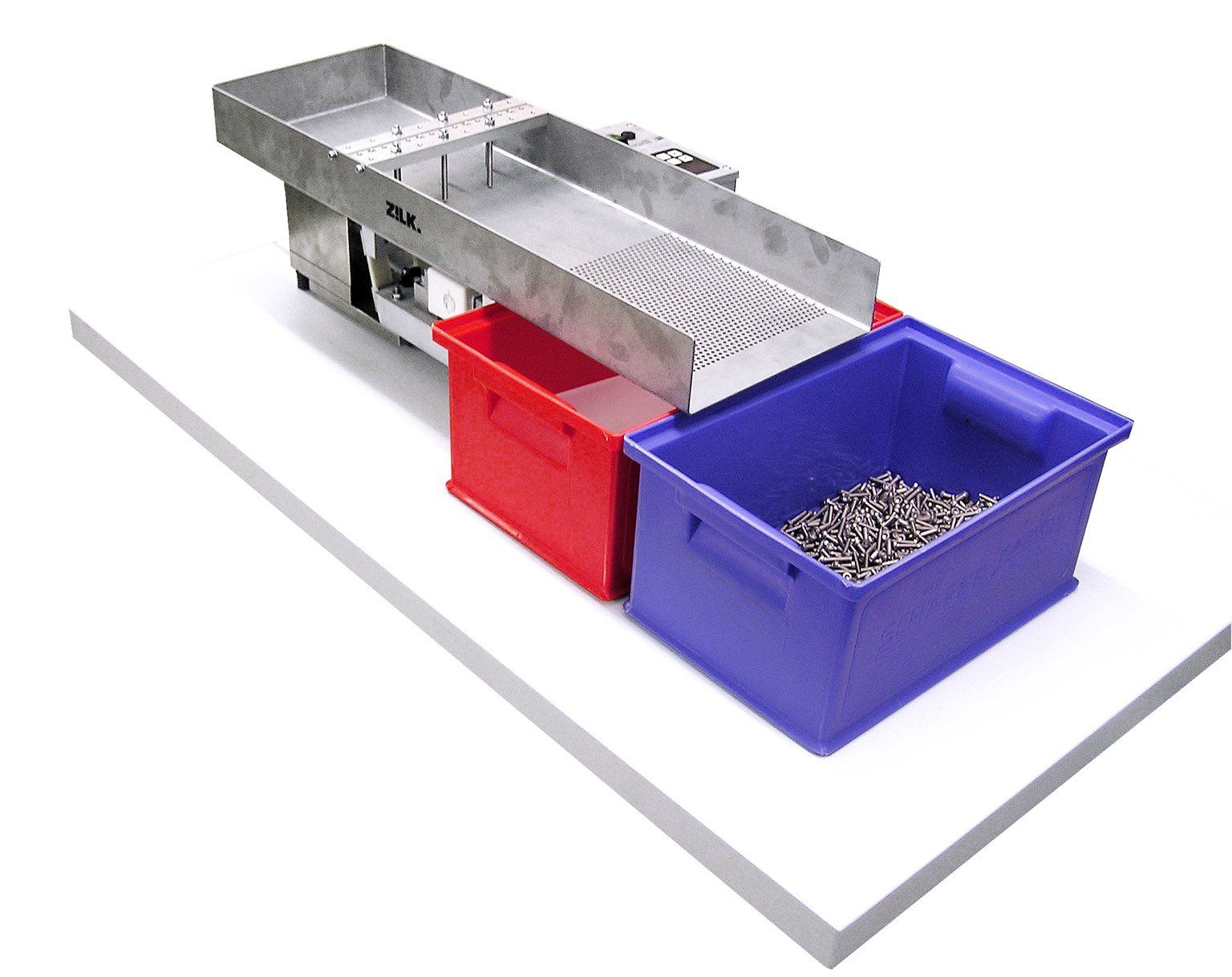

Schraubenreinigung
Mechanische Reinigung – einfach und effizient!
Beschreibung
- Reinigungsgut: mit Schmutzpartikeln behaftete Schrauben
- Anlieferung der Schrauben als Schüttgut
- Abzugsrinne mit Schmutzabscheidungsbohrungen
- Schikane zum Vereinzeln der Schrauben
- Getrennte Behälter für gereinigte Schrauben und Schmutzpartikel
- Stufenlose Verstellung der Förderleistung
- Fertigungsteile mit Produktkontakt aus Edelstahl
- Optional: Lieferung mit Gestell und Tischplatte (auch in ESD-Ausführung)
Besonderheit
- sehr schneller Reinigungsvorgang
- einfache Handhabung
- keine besonderen Schutzmaßnahmen für den Bediener erforderlich
- keine Wartung notwendig
- geringe Schwingungsübertragung durch Dämpfungselemente
Selbstverständlich ist es auch möglich, andere Produkte von Schmutzpartikeln zu reinigen.

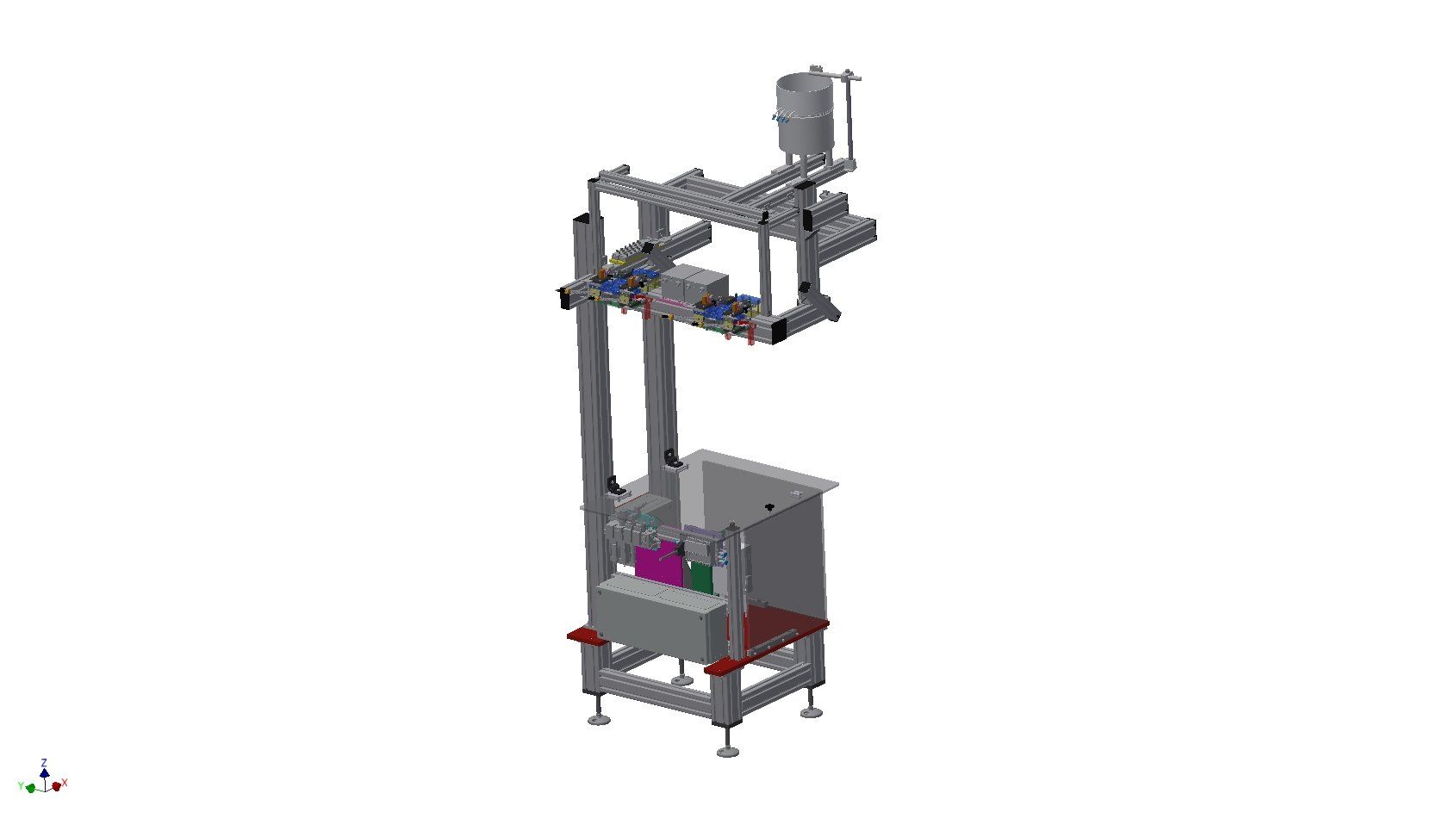

Kugelvereinzelung
sichere Vereinzelung – kurze Taktzeiten – einfache Handhabung
Beschreibung
- Automatische Vereinzelung der Kugeln
- Zuführung der Kugeln durch Blasimpuls
- Kugelvorratsbehälter mit Füllstandsüberwachung
- Kugeln ab Ø1 mm
- Taktzeit 2 sec
- Sichere und exakte Vereinzelung durch Linearschlittensystem
- Keine elektrostatische Aufladung der Kugeln
Besonderheit
- Durch die mechanische Gestaltung und das eingesetzte elektronisch-optischen System in der Kugeltransportbaugruppe wird sichergestellt, dass
- nur eine Kugel vereinzelt werden kann
- die Kugel dem Produkt sicher zugeführt worden ist.
- Die gleichzeitige Vereinzelung / Zuführung von 2 oder mehr Kugeln ist ausgeschlossen.
- Prüfstift zur Kalibrierung der Endlagen von Kugeleinlauf und Kugelaustritt
- Kein Herausfallen der Kugeln aus dem Zuführschlauch bei Wartungsarbeiten

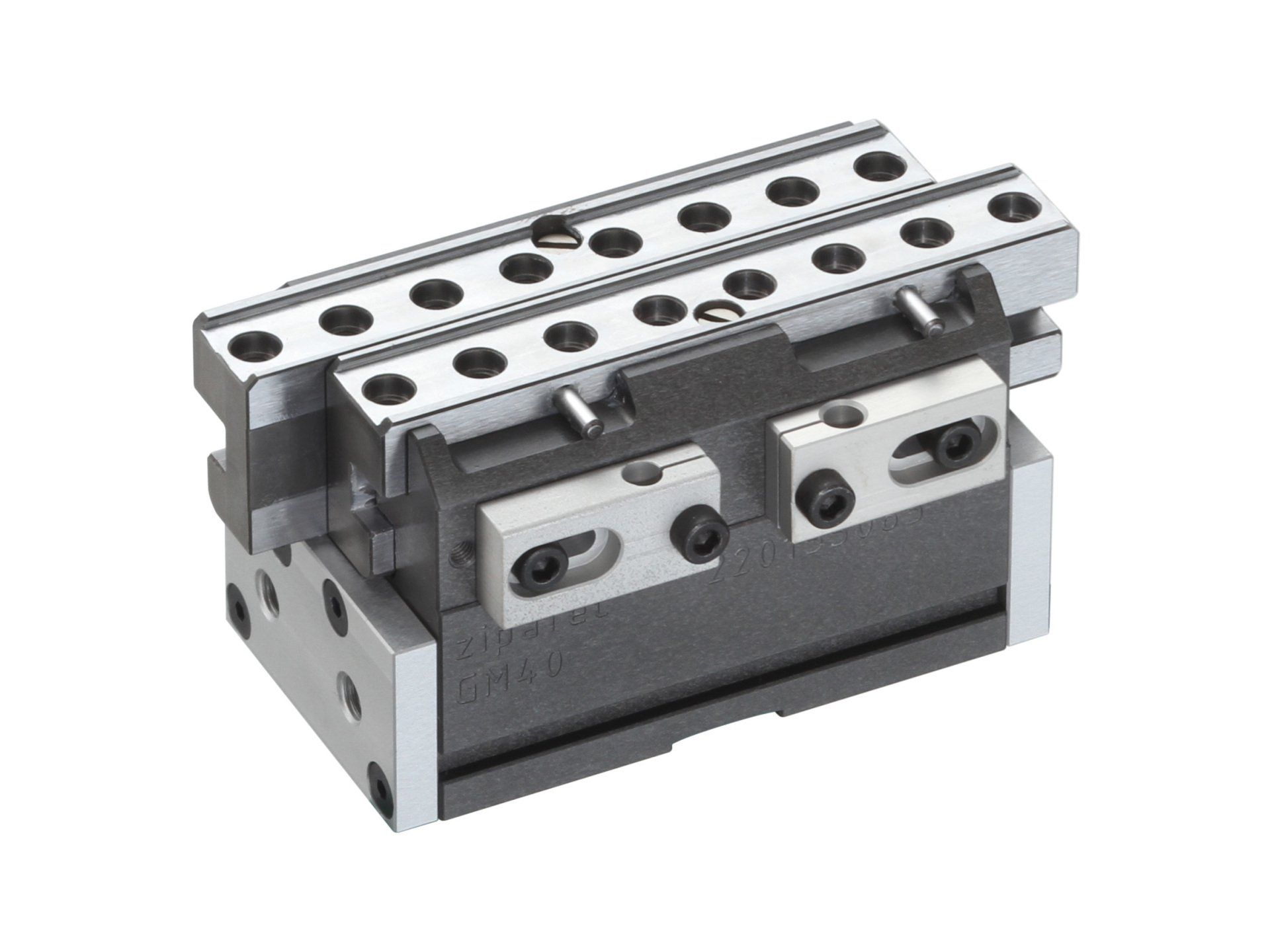

zipatec Montagetechnik GmbH & Co.KG

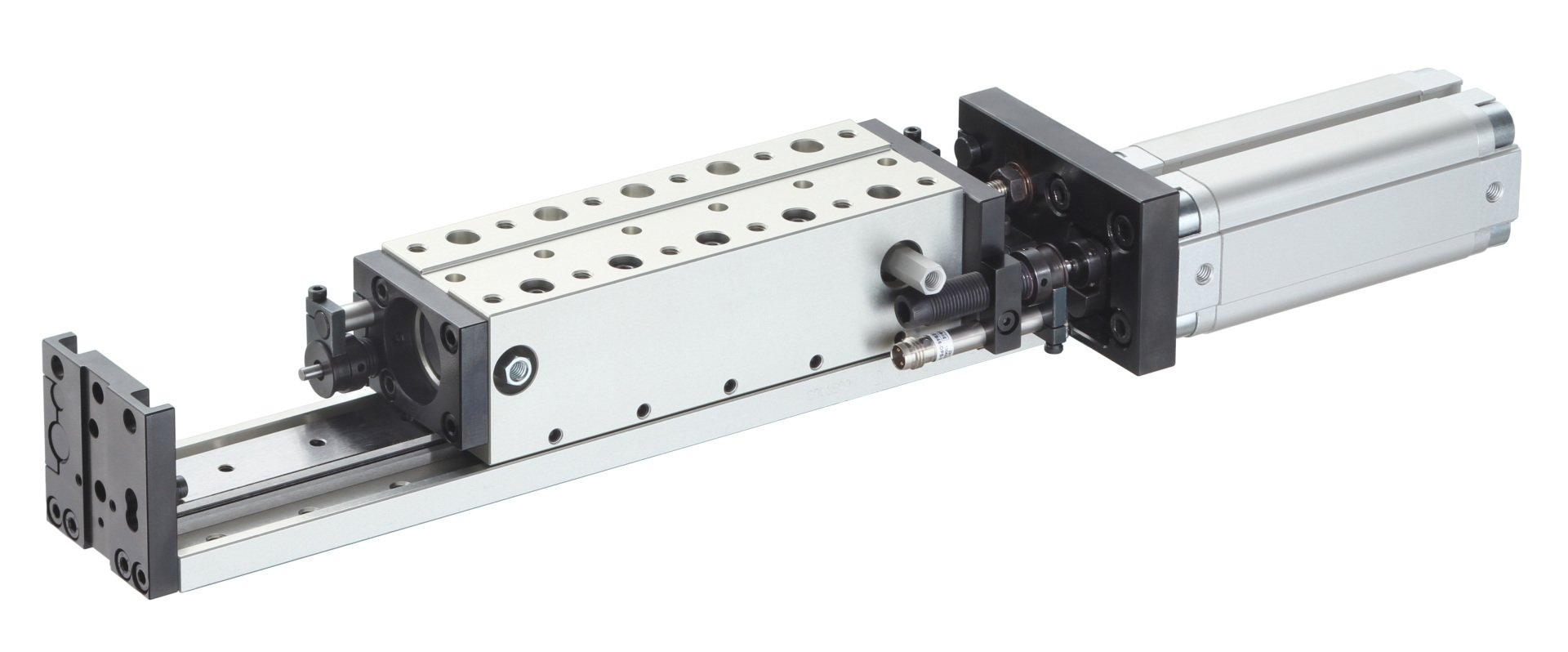

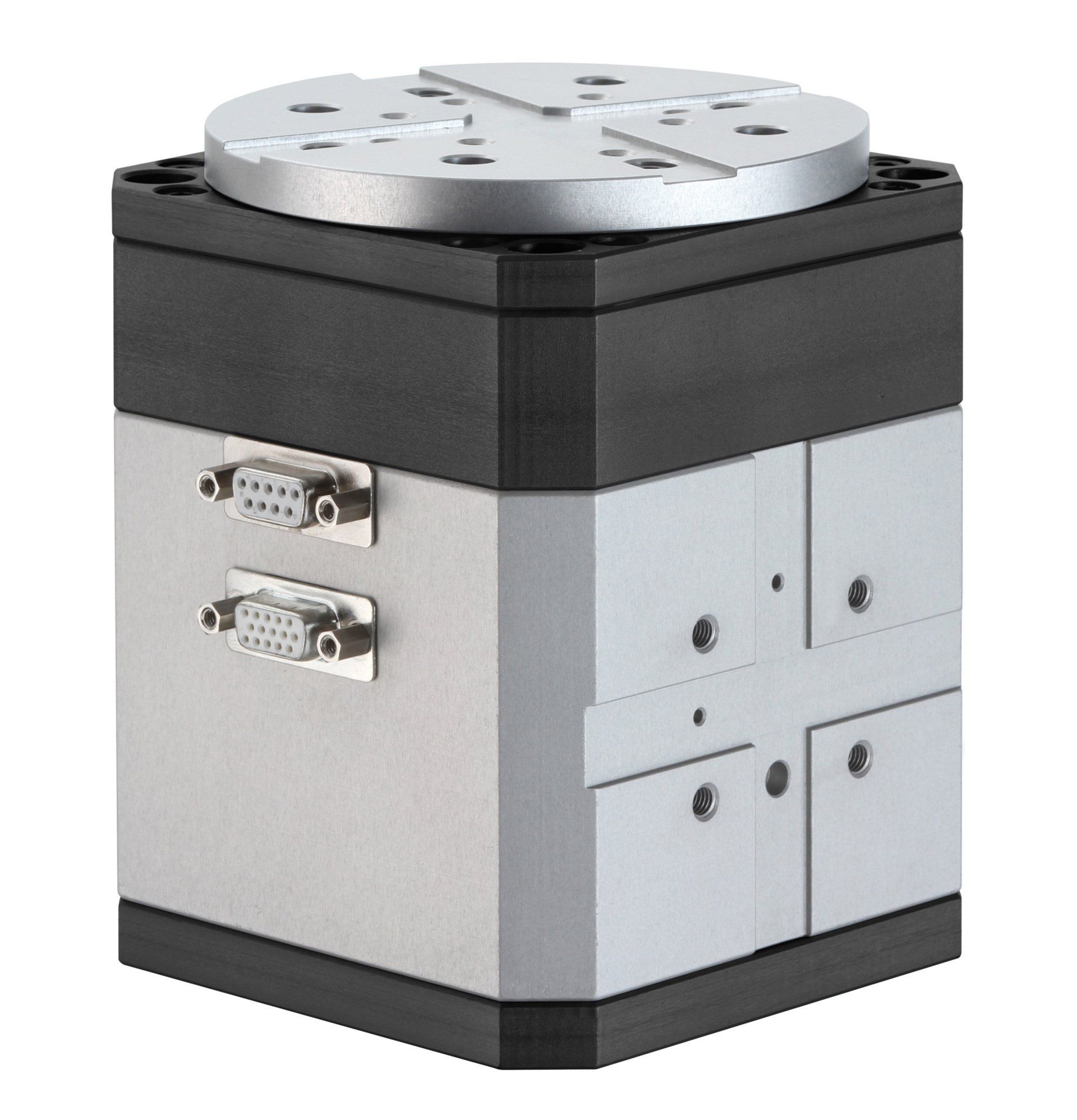

Pneumatische und elektrische Linear- und Greifmodule, Drehantriebe
Beschreibung
- Seit 1999 fertigt zipatec standartisierte pneumatische und elektrische Linear- und Greifmodule sowie Drehantriebe
- Die Entwicklung erfolgt durch die Zilk Ingenieure GmbH, den Vertrieb der Produkte übernimmt die zipatec Montagetechnik GmbH und Co. KG
Unsere Stärke
Die schnelle und kostengünstige Realisierung von Sonderlösungen auch in Stückzahl 1.
